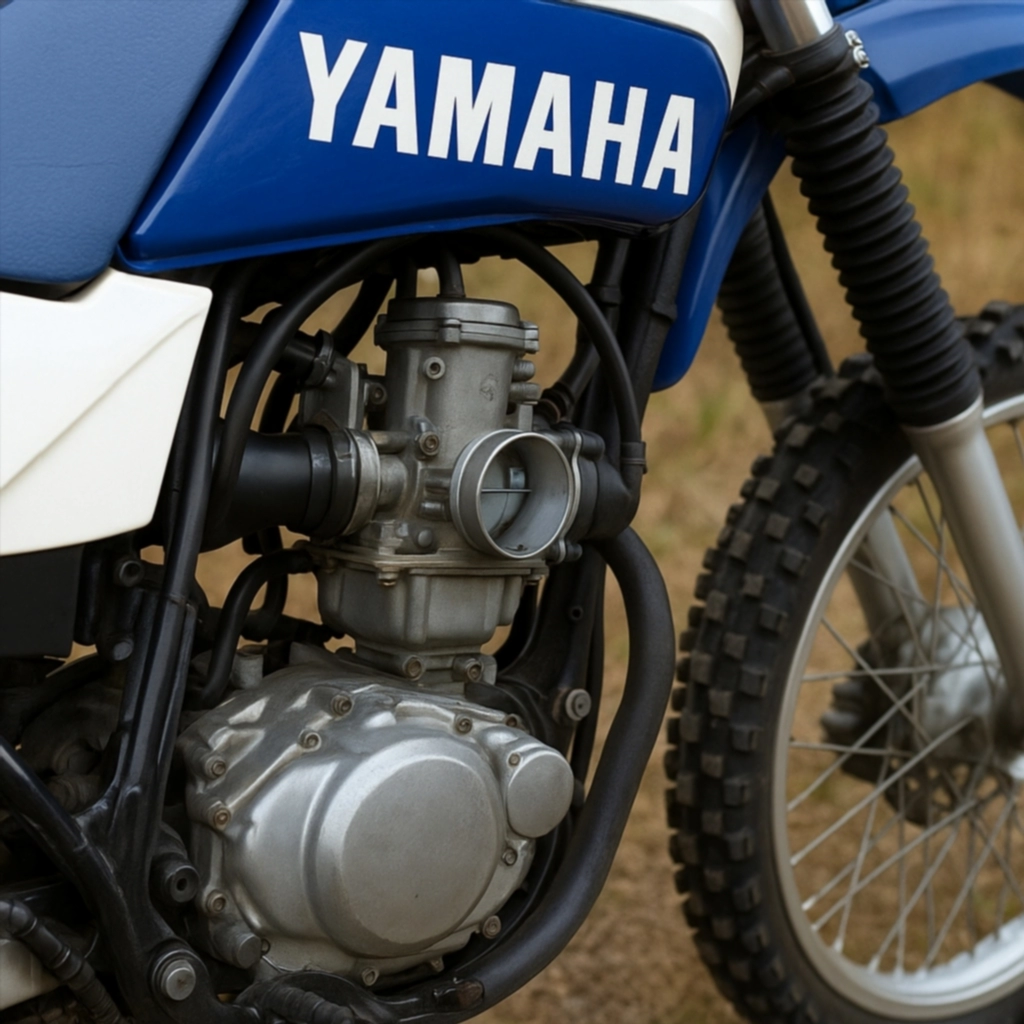

Карбюратор на TTR 250: Устройство, замена, настройка и обслуживание

Карбюратор является важнейшим элементом топливной системы мотоцикла TTR 250 — одного из самых популярных эндуро мотоциклов японского происхождения. От его правильной работы напрямую зависит динамика, стабильность на низких и высоких оборотах, расход топлива, заводимость в холод и общее поведение байка. В данной статье подробно рассмотрим устройство, основные модели карбюраторов, подходящих для TTR 250, нюансы их настройки, признаки неисправностей и советы по обслуживанию. Материал будет полезен владельцам Yamaha TTR 250, а также аналогичных китайских клонов, таких как Irbis TTR 250, Kayo T2 250 и других.

Общее устройство карбюратора и его роль в мотоцикле TTR 250

Карбюратор — это механическое устройство, служащее для образования горючей смеси из воздуха и топлива. В моделях TTR 250 используется классический вакуумный карбюратор с поплавковой камерой. Воздух, проходя через жиклёры и диффузоры, смешивается с бензином и направляется в камеру сгорания.

Основные элементы:

• Поплавковая камера — регулирует уровень топлива;
• Жиклёры (топливный и воздушный) — дозируют поток бензина и воздуха;
• Дроссельная заслонка — управляет объёмом поступающей смеси;
• Игла дросселя — влияет на соотношение воздуха и топлива в среднем диапазоне оборотов;
• Винт качества смеси — настраивает обеднение или обогащение;
• Винт холостого хода — отвечает за стабильность работы двигателя на минимальных оборотах.

Заводские и альтернативные модели карбюраторов

Заводская комплектация Yamaha TTR 250 (оригинальная японская версия) предполагает установку карбюратора Mikuni BST34, который отличается стабильной работой, высокой надёжностью и хорошей адаптацией к различным режимам езды.

Китайские версии TTR 250 и клоны (например, Lifan, Kayo, Irbis) комплектуются более простыми копиями, такими как:

• PZ30/PZ30C — стандартный карбюратор китайского производства;
• NIBBI PE30, PE28 или PWK30 — популярный тюнинговый вариант;
• Keihin PE или PWK — японские или тайваньские карбюраторы высокого качества, часто применяются при доработке и настройке под кроссовые условия.

Каждый из этих вариантов отличается производительностью, способностью к тонкой настройке и реакцией на открытие газа. Для повседневной езды подойдет PZ30, а для улучшения тяги и оборотов — NIBBI или Keihin.

Замена карбюратора: пошаговая инструкция

Когда нужна замена:

• Проблемы с запуском;
• Скачки оборотов;
• Постоянное заливание свечей;
• Обнаружены трещины, подтёки бензина, деформации корпуса.

Инструменты:

• Набор гаечных ключей (на 8, 10, 12);
• Отвёртки;
• Шланг на замену, если старый потрескался;
• Новый карбюратор, подходящий по посадочным размерам.

Порядок замены:

1. Перекрываем подачу топлива;
2. Снимаем воздушный фильтр;
3. Отсоединяем шланги (топливный, вакуумный, дренаж);
4. Откручиваем болты крепления к впускному коллектору;
5. Снимаем тросик газа и вытаскиваем дроссель;
6. Устанавливаем новый карбюратор в обратной последовательности;
7. Проверяем герметичность соединений и запускаем двигатель.

Правильная настройка карбюратора на TTR 250

От точной регулировки зависит, насколько хорошо будет работать двигатель в различных режимах.

Порядок настройки:

1. Регулировка холостого хода:
   • Запустите двигатель и прогрейте до рабочей температуры;
   • Винтом холостого хода установите стабильные 1300–1500 об/мин.
2. Настройка качества смеси:
   • Винт качества выкручивается или закручивается до достижения максимальных оборотов;
   • После этого винт немного поворачивается назад (на 1/8–1/4 оборота).
3. Регулировка уровня топлива:
   • Если слишком низкий — двигатель «голодает»;
   • Если высокий — перелив, повышенный расход и дымность.
4. Подбор жиклёров:
   • Влияют на насыщенность смеси на определённом диапазоне оборотов;
   • Меняются в зависимости от высоты над уровнем моря, температуры, типа выхлопной системы.
5. Настройка иглы дросселя:
   • Игла имеет несколько пазов;
   • Перемещение стопорного кольца вверх обедняет смесь, вниз — обогащает.

Частые неисправности и их причины

1. Плохо заводится на холодную

• Засорён жиклёр холостого хода;
• Неверный уровень топлива;
• Не работает обогатитель (подсос).

2. Потеря мощности на высоких оборотах

• Засор жиклёра главной дозирующей системы;
• Слабая подача топлива через шланг;
• Неправильный зазор на игле.

3. Скачки оборотов при езде

• Подсос воздуха в коллекторе;
• Неправильно отрегулирован винт качества;
• Изношена мембрана (в вакуумных моделях).

4. Чрезмерный расход топлива

• Сильно обогащённая смесь;
• Негерметичность игольчатого клапана;
• Сломан поплавок.

Обслуживание и профилактика

Чтобы продлить срок службы карбюратора и обеспечить стабильную работу двигателя, необходимо регулярное техническое обслуживание.

Рекомендации:

• Очищайте карбюратор каждые 2000–3000 км;
• Используйте топливный фильтр, особенно при заправке с канистры;
• Раз в сезон промывайте жиклёры и продувайте каналы сжатым воздухом;
• Регулярно проверяйте затяжку хомутов и герметичность шлангов;
• Следите за состоянием мембраны и иглы;
• При длительном простое сливайте бензин из поплавковой камеры.

Тюнинг и апгрейд: стоит ли менять карбюратор на улучшенный?

Многие владельцы TTR 250 после обкатки стремятся улучшить характеристики своего мотоцикла. Один из популярных вариантов апгрейда — установка спортивного карбюратора NIBBI PE30/PE28 или PWK.

Преимущества:

• Более тонкая настройка;
• Быстрая реакция на ручку газа;
• Повышение крутящего момента и отдачи;
• Более точная работа на холодную.

Однако стоит учитывать, что такие карбюраторы требуют:

• Подбора подходящих жиклёров;
• Настройки подвеса иглы;
• Частого обслуживания (особенно при езде по пыли и грязи).

Итоги и советы владельцам TTR 250

Карбюратор — это сердце топливной системы мотоцикла. При правильной настройке и своевременном уходе он обеспечивает отличную тягу, экономичность и уверенный запуск двигателя. Для Yamaha TTR 250 и её китайских аналогов, выбор подходящего карбюратора и его грамотная настройка способны значительно улучшить поведение мотоцикла на трассе и в городе.

Краткие советы:

• Не экономьте на карбюраторе: дешёвые копии быстро изнашиваются;
• Периодически проверяйте герметичность коллектора и уплотнительных колец;
• Настройку проводите только после прогрева двигателя;
• Не меняйте настройки «вслепую» — все изменения делайте по одному параметру за раз;
• Храните мотоцикл с чистой топливной системой, особенно на зиму.

Правильно настроенный и обслуживаемый карбюратор — залог надёжной и динамичной работы вашего TTR 250 в любых условиях, будь то лес, грунт или городская среда.
